مشخصات فنی و ابعاد بلبرینگ ۶ هزاری؛ جدول کامل سایزها
مقدمه
مشخصات فنی و ابعاد بلبرینگ ۶ هزاری؛ جدول کامل سایزها شناخت دقیق ابعاد و مشخصات فنی بلبرینگ، نخستین و مهمترین گام در انتخاب و خرید صحیح است. بلبرینگهای سری 6000 یا همان «۶ هزاری» در سایزهای مختلفی تولید میشوند که هرکدام ظرفیت بار و سرعت متفاوتی دارند.
در این مقاله، جدول کامل ابعاد، وزن و ظرفیت بارگذاری این خانواده از بلبرینگها را ارائه میدهیم تا بتوانید مدل متناسب با دستگاه خود را بهدرستی انتخاب کنید.
سیستم نامگذاری بلبرینگ
کد بلبرینگها از استاندارد بینالمللی پیروی میکند. برای درک بهتر، کد 6002 را در نظر بگیرید:
- رقم ۶: نوع بلبرینگ (شیار عمیق یکردیفه)
- رقم ۰: سری ابعادی (سری سبک/نازک)
- دو رقم آخر (۰۲): کد قطر داخلی (در اینجا ۱۵ میلیمتر)
قانون کلی: برای بلبرینگهای با قطر داخلی ۲۰ میلیمتر به بالا، دو رقم آخر کد در عدد ۵ ضرب میشود تا قطر داخلی به میلیمتر به دست آید. برای بلبرینگهای کوچکتر (مانند 6000 تا 6003)، اعداد بهصورت خاص تعریف میشوند.

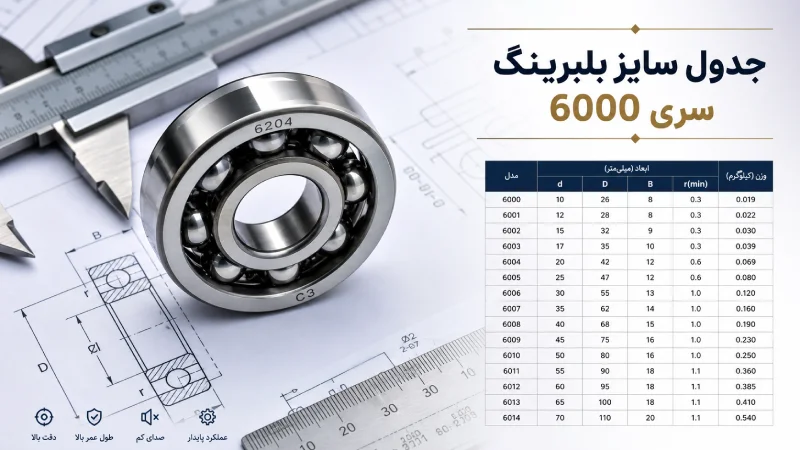

جدول کامل ابعاد بلبرینگهای سری 6000
| مدل | قطر داخلی d (mm) | قطر خارجی D (mm) | عرض B (mm) | وزن تقریبی (گرم) |
|---|---|---|---|---|
| 6000 | 10 | 26 | 8 | 19 |
| 6001 | 12 | 28 | 8 | 21 |
| 6002 | 15 | 32 | 9 | 30 |
| 6003 | 17 | 35 | 10 | 39 |
| 6004 | 20 | 42 | 12 | 69 |
| 6005 | 25 | 47 | 12 | 80 |
| 6006 | 30 | 55 | 13 | 116 |
| 6007 | 35 | 62 | 14 | 155 |
| 6008 | 40 | 68 | 15 | 190 |
| 6009 | 45 | 75 | 16 | 245 |
| 6010 | 50 | 80 | 16 | 260 |
ظرفیت بارگذاری بلبرینگهای سری 6000
هر بلبرینگ دارای دو مشخصه بار است:
- بار دینامیکی ©: باری که بلبرینگ میتواند در طول عمر اسمی یک میلیون دور تحمل کند.
- بار استاتیکی (C0): باری که بلبرینگ میتواند بدون تغییر شکل دائمی ساچمه و رینگ تحمل کند.
| مدل | بار دینامیکی C (kN) | بار استاتیکی C0 (kN) | سرعت مجاز با گریس (rpm) |
|---|---|---|---|
| 6000 | 4.55 | 1.96 | 30000 |
| 6001 | 5.10 | 2.39 | 26000 |
| 6002 | 5.60 | 2.83 | 22000 |
| 6003 | 6.00 | 3.25 | 20000 |
| 6004 | 9.40 | 5.05 | 17000 |
| 6005 | 10.10 | 5.85 | 14000 |
| 6006 | 13.20 | 8.30 | 12000 |
| 6007 | 16.00 | 10.30 | 10000 |
| 6008 | 16.80 | 11.60 | 9000 |
| 6009 | 20.80 | 14.60 | 8000 |
| 6010 | 21.80 | 16.60 | 7500 |
مقادیر فوق تقریبی و بر اساس کاتالوگهای استاندارد تولیدکنندگان معتبر است.
پسوندهای مهم در کدگذاری بلبرینگ
هنگام خرید بلبرینگ ۶ هزاری، ممکن است با پسوندهایی در انتهای کد مواجه شوید:
| پسوند | معنی |
|---|---|
| ZZ / 2Z | شیلد فلزی در دو طرف |
| Z | شیلد فلزی در یک طرف |
| 2RS / 2RS1 | کاسه نمد لاستیکی در دو طرف |
| RS / RS1 | کاسه نمد در یک طرف |
| C3 | لقی داخلی بیشتر از حد معمول |
| C4 | لقی داخلی زیاد |
| TN9 | قفسه پلیآمیدی |
مثال: بلبرینگ 6002-2RS به معنای بلبرینگ سری 6002 با آببندی لاستیکی دو طرفه است.
مفهوم لقی (Clearance) در بلبرینگ
لقی داخلی بلبرینگ، فاصله آزاد بین ساچمه و رینگهاست. انتخاب لقی مناسب به شرایط کاری بستگی دارد:
- لقی معمولی (CN): برای اکثر کاربردهای استاندارد
- لقی C3: برای شرایط با انبساط حرارتی بالا یا تداخل در نصب
- لقی C4: برای شرایط دمای بسیار بالا یا انبساط شدید
انتخاب لقی نامناسب میتواند باعث گرمای بیش از حد، صدای زیاد یا خرابی زودهنگام بلبرینگ شود.
نحوه اندازهگیری ابعاد بلبرینگ
برای تشخیص سایز بلبرینگ ۶ هزاری میتوانید:
- از کولیس برای اندازهگیری قطر داخلی استفاده کنید.
- قطر خارجی را با کولیس اندازه بگیرید.
- عرض بلبرینگ را نیز اندازه بگیرید.
- اعداد بهدستآمده را با جدول سایز مقایسه کنید.
اندازهگیری دقیق از خرید بلبرینگ اشتباه جلوگیری میکند و زمان و هزینه شما را حفظ میکند.
نتیجهگیری
آشنایی با ابعاد، ظرفیت بار و سیستم نامگذاری بلبرینگهای سری 6000، ابزار قدرتمندی برای انتخاب صحیح در اختیار شما قرار میدهد. پیش از خرید، قطر داخلی، قطر خارجی و عرض بلبرینگ را با دقت اندازه بگیرید، ظرفیت بار و سرعت مجاز را با شرایط کاری تطبیق دهید و به پسوندهای آببندی و لقی توجه کنید.
